Давление для электросварных труб: сколько они выдерживают?

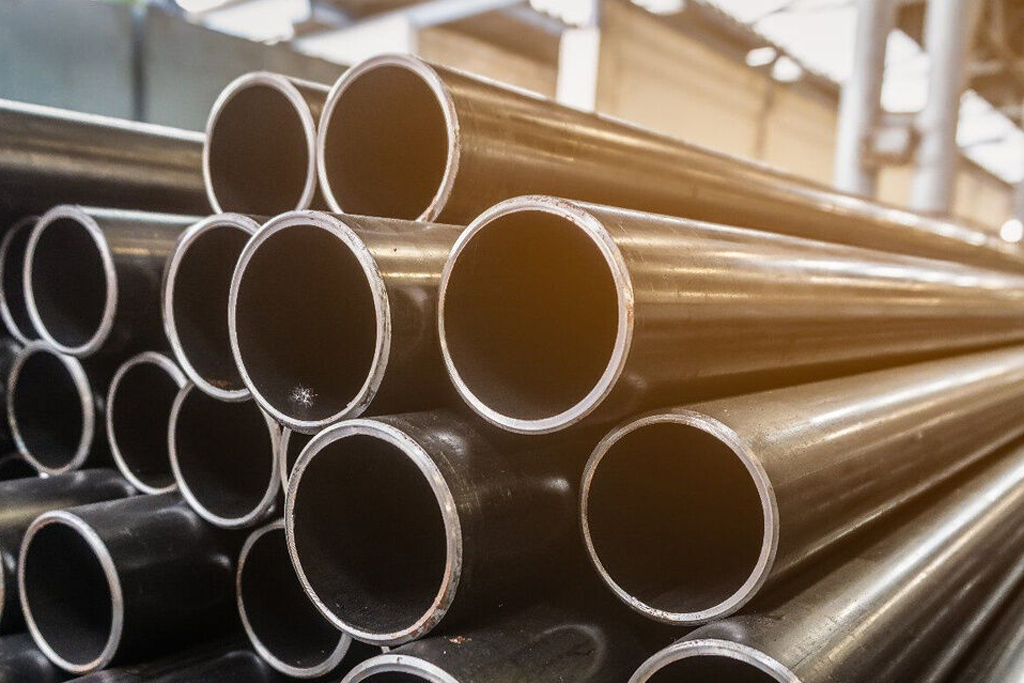

Электросварные стальные трубы широко применяются для транспортировки жидкостей и газов. Их популярность обусловлена простотой производства и разнообразием ассортимента. Однако важным аспектом является понимание того, какое давление способны выдерживать такие трубы.

Классификация электросварных труб

Согласно действующим стандартам, электросварные трубы подразделяются на несколько типов:

• Трубы общего назначения с прямым швом: диаметр от 10 до 630 мм, соответствуют ГОСТ 10704-91.
• Трубы со спиральным швом: диаметр от 159 до 2520 мм, соответствуют ГОСТ 8696-74.
• Водогазопроводные трубы: внутренний диаметр от 6 до 150 мм, соответствуют ГОСТ 3262-75.
• Трубы для магистральных трубопроводов: диаметр от 114 до 1420 мм, соответствуют ГОСТ 20295-85.

Гидравлические испытания и допустимое давление

Для обеспечения надежности все электросварные трубы проходят гидравлические испытания. Целью этих испытаний является проверка герметичности сварного шва под высоким давлением. Величина испытательного давления зависит от типа трубы и установлена соответствующими стандартами.

• ГОСТ 10704-91: трубы диаметром до 102 мм испытываются под давлением 6,0 МПа; трубы диаметром 102 мм и более — под давлением 3,0 МПа.
• ГОСТ 8696-74: испытательное давление определяется расчетным путем, но не превышает 3,5 МПа.
• ГОСТ 3262-75: для обыкновенных и легких труб давление составляет 2,4 МПа; для усиленных — 3,1 МПа; по требованию заказчика — до 4,9 МПа.
• ГОСТ 20295-85: давление определяется расчетным путем; для труб диаметром до 273 мм включительно оно не превышает 12 МПа.

Следует отметить, что 1 МПа приблизительно равен 10 атмосферам. Рабочее давление в реальных условиях эксплуатации обычно значительно ниже испытательного. Например, в системах отопления и водоснабжения рабочее давление редко превышает 9,5 атм, оптимально составляя 5–5,5 атм.

Факторы, влияющие на допустимое давление

Допустимое давление, которое может выдержать электросварная труба, зависит от нескольких факторов:

• Диаметр трубы: с увеличением диаметра допустимое давление снижается.
• Толщина стенки: большая толщина стенки повышает прочностные характеристики трубы.
• Марка стали: различные марки стали имеют разные пределы текучести и прочности.

Расчетное испытательное давление определяется по формулам, приведенным в ГОСТ 3845-75, с учетом указанных факторов.

Причины аварий на трубопроводах

Несмотря на высокие прочностные характеристики электросварных труб, аварии на трубопроводах случаются. Основные причины включают:

• Коррозия: длительная эксплуатация и несоблюдение правил могут привести к разрушению материала.
• Дефекты стыковых соединений: некачественная сварка или монтаж могут стать источником протечек.
• Неисправности арматуры: некорректная работа клапанов и задвижек может вызвать перепады давления.

Для предотвращения аварий рекомендуется регулярно проводить техническое обслуживание, использовать антикоррозийные покрытия и контролировать состояние стыков и арматуры.

Электросварные трубы обладают высокой прочностью и способны выдерживать значительные давления, соответствующие установленным стандартам. Однако для обеспечения долговечности и надежности трубопроводных систем важно учитывать факторы, влияющие на допустимое давление, и соблюдать правила эксплуатации. Регулярный контроль и профилактика помогут предотвратить возможные аварийные ситуации и продлить срок службы трубопровода.
